Номинальный диаметр :

Труба HDPE DN20: внешний диаметр 20 мм.

Труба HDPE DN25: внешний диаметр 25 мм.

Труба HDPE DN32: внешний диаметр 32 мм.

Труба HDPE DN40: внешний диаметр 40 мм.

Труба HDPE DN50: внешний диаметр 50 мм.

...(По аналогии существуют Ду63, Ду75, Ду90, Ду110, Ду125, Ду140, Ду160, Ду180, Ду200, Ду225, Ду250, Ду315, Ду355, Ду400, Ду450, Ду500, Ду630 и т.д. с наружным диаметром постепенно увеличивается).

Трубы HDPE компании Donghong Pipe Industry номинального диаметра PN20-1200 мм.
Что такое размер диаметра?

Номинальный внешний диаметр трубы обычно выражается через dn, который относится к указанному значению наружного диаметра трубы или раструба фитинга, например, номинальный внешний диаметр трубы dn315 мм составляет 315 мм.

Мы используем линейку «π» для измерения среднего наружного диаметра трубы, средний наружный диаметр имеет допустимое отклонение. Например, допустимое среднее отклонение наружного диаметра трубы диаметром 315 мм в GB/T13663.2-2018 составляет 315–316,9 мм. Затем получают измеренные нами минимальный средний внешний диаметр dem, min и максимальный средний внутренний диаметр dem. max в этом диапазоне соответствует среднему наружному диаметру.

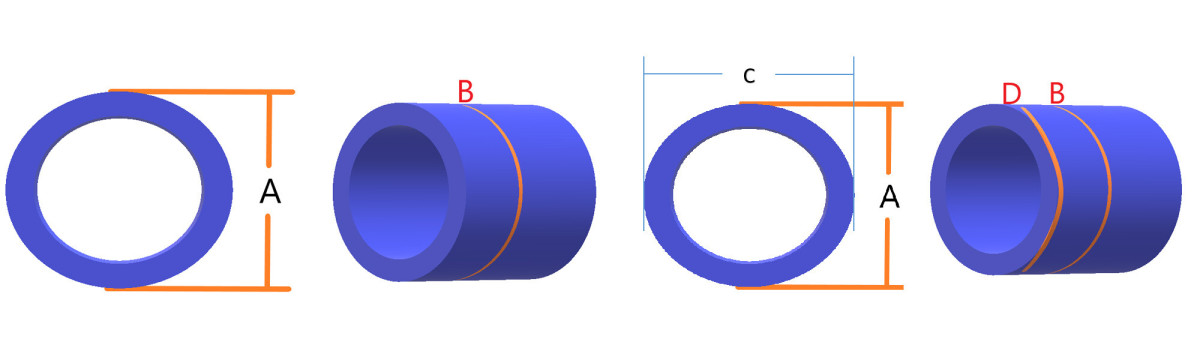

Средний внешний диаметр часто путают с внешним диаметром в любой точке, как показано в легенде: (A — наименьший внешний диаметр в любой точке, B — средний внешний диаметр, измеренный с помощью линейки «π»).

Значение минимального наружного диаметра А в любой точке может быть меньше номинального наружного диаметра, поскольку это вызвано эллиптичностью трубы, но это не означает, что труба не соответствует требованиям.

Разница между максимальным наружным диаметром C в любой точке и минимальным наружным диаметром A в любой точке представляет собой некруглость (также известную как эллиптичность, макс-мин), и некруглость должна измеряться на производственной площадке (как описано в стандарте). Некруглость по-прежнему возникает из-за силы тяжести, независимо от толщины и любого материала трубы, будет иметь место эллиптическая тенденция, но в пластиковых трубах характеристики более заметны, но это не означает, что продукт не соответствует требованиям.

Иногда в конце трубы часто появляется явление «усадки», особенно в тонкостенных и толстостенных трубах большого диаметра, усадка в стандарте четко указана, то есть следует измерять средний внешний диаметр трубы. на расстоянии не менее 1,5Дн или 300мм от конца трубы (принимайте небольшое значение), но наибольшая усадка D не может быть меньше 98,5% от точки измерения.

Например, для полиэтиленовой трубы диаметром 1000 мм измеренный средний наружный диаметр должен быть установлен как позиция B на расстоянии 300 мм (1,5*1000=1500 мм > 300 мм) от конца трубы, предполагая, что измеренный средний внешний диаметр в позиции B составляет 1003,0 мм ( 1000-1009,0 мм соответствует требованиям). Средний наружный диаметр «усадочного» положения D конца трубы не может быть меньше 1003*0,985=987,955 мм.

Размер приложения:

DN20: Подходит для небольших систем водоснабжения, ирригационных систем и промышленных трубопроводов.

DN50: Подходит для малых и средних систем водоснабжения, нефтехимических трубопроводов и трубопроводов отопления.

DN110: Подходит для систем водоснабжения, химических трубопроводов и газопроводов.

DN250: Подходит для крупных систем водоснабжения, очистки сточных вод и промышленных трубопроводов.

DN500: Подходит для очень больших систем водоснабжения, дренажных систем и подводных трубопроводов.

Кроме того, я познакомлю вас с номинальной толщиной стенки и SDR, чтобы вы могли лучше оценить размер трубы ПНД.

Номинальная толщина стенки трубы обычно выражается через en, что относится к заданному значению толщины стенки трубы, равному минимально допустимой толщине стенки ey, min, средней толщины стенки в этом понятии не существует, и это концепция абсурдна (расчетное давление пластиковой трубы - это минимальная толщина стенки в точке, а самая толстая точка не оказывает положительного влияния на давление в трубе).

Значение SDR трубы также называют стандартным соотношением размеров, значение SDR представляет собой деление наружного диаметра трубы и толщины стенки, округленное до целого числа, это значение часто используется в газовых полиэтиленовых трубах (газовых трубах). стандарт не имеет номинального давления), т.е.

SDR= номинальный наружный диаметр dn/номинальная толщина стенки en

Иногда для указания выбора трубы обычно используются марка материала и значение SDR трубы.

Марка ПЭ100, DN110мм, труба SDR11 - это труба марки ПЭ100 DN110*10,0мм*1,6МПа.
